PGW-RW
Straight raceway
Panjang 3 m, cover snap, lubang mounting di alas.
- Lebar
- 40 sampai 70 mm
- Tinggi
- 30, 40 mm
- Cocok untuk
- Kabel lampu, Stop kontak, Kabel instrumen

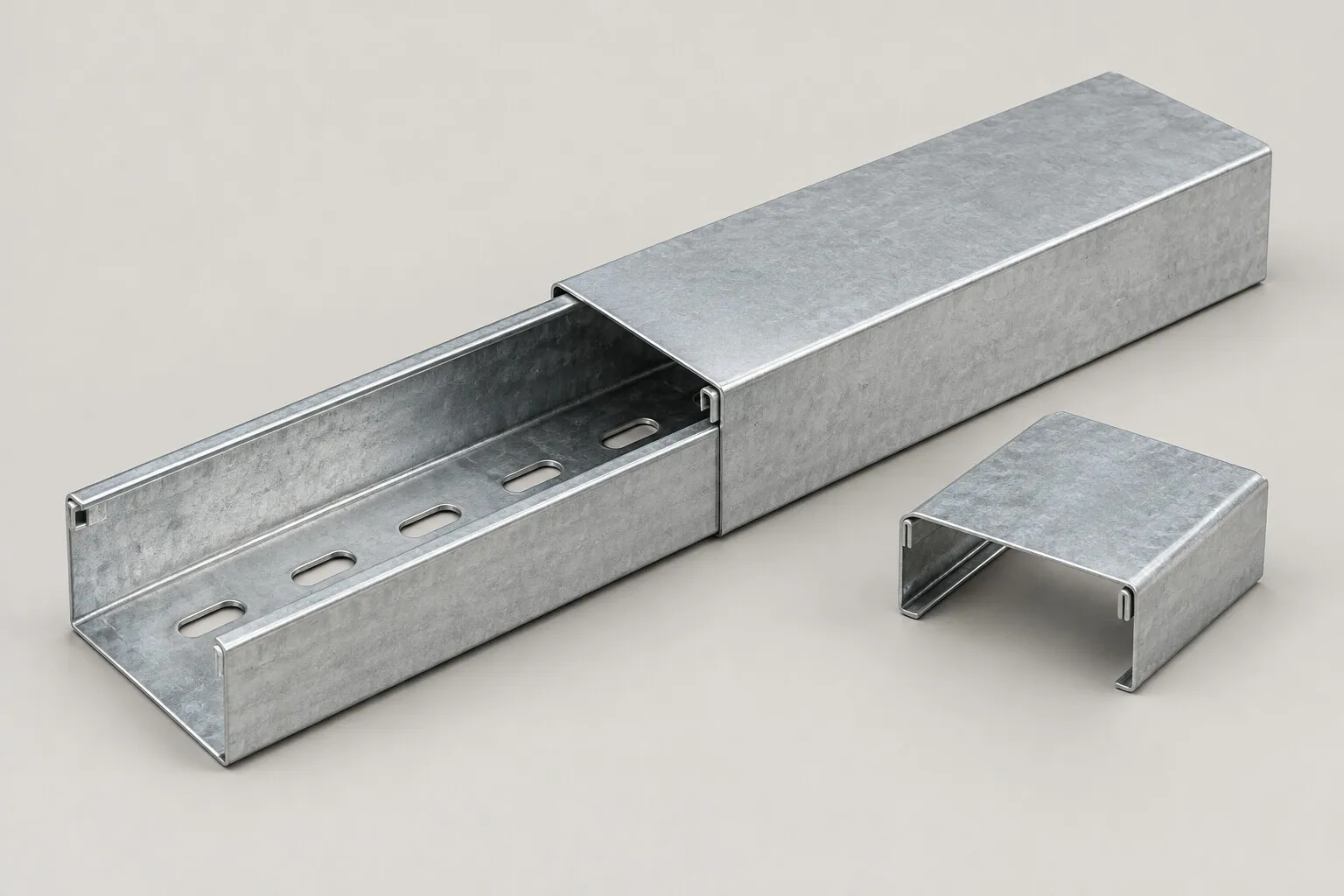

Raceway baja untuk jalur kabel kecil
Jawaban singkat
Raceway adalah saluran baja kecil bercover untuk merapikan kabel penerangan, stop kontak, kontrol dan instrumen. Ukuran standarnya 40 x 30, 60 x 40 dan 70 x 40 mm, dipasang menempel dinding atau digantung dengan hanger support.
- ISO 9001:2015
- Pabrikan mitra kami memegang sertifikat sistem mutu ISO 9001:2015.
- 360 kg @ 2,5 m
- Uji beban laboratorium independen: ladder type W 1.000 x 100 tebal 2,0 mm, lendutan 10 mm, NEMA VE 1 kelas 10A.
- HDG BS 729
- Galvanis celup panas setelah fabrikasi, tepi potongan dan lubang ikut terlapisi.
- 1,8 sampai 2,0 mm
- Plat baja SPHC hot rolled. Tebalnya kami tulis di setiap penawaran.
Detail raceway
Fitting untuk setiap belokan dan percabangan
- Equal cross dan equal teePercabangan raceway.
- Elbow dan elbow 90Belokan datar.
- Inside dan outside riserPerubahan elevasi.
- Hanger supportPenggantung raceway ke plafon.
Data teknis
- Ukuran (W x H)
- 40 x 30, 60 x 40, 70 x 40 mm
- Panjang
- 3.000 mm
- Cover
- Snap on
- Material
- Hot rolled sheet steel (SPHC)
- Tebal plat
- 1,8 mm sampai 2,0 mm (tebal lain sesuai pesanan)
- Panjang standar
- 3.000 mm per batang
- Finishing
- Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating
- Acuan desain
- NEMA VE 1 untuk cable tray dan cable ladder
- Lubang sambungan
- Slot 10 x 14 mm, jarak 25 dan 50 mm dari ujung
Pertanyaan tentang raceway
Raceway cocok untuk kabel apa?
Kabel penampang kecil seperti kabel lampu NYM, kabel stop kontak, kabel kontrol dan instrumen. Untuk kabel daya besar gunakan cable tray atau cable ladder.
Kirim BOQ, kami susun penawarannya.
- 01
Kirim kebutuhan
BOQ, gambar layout, foto lokasi, atau sekadar daftar ukuran.
- 02
Terima penawaran lengkap
Straight, fitting, support, clamp dan baut dalam satu dokumen, beserta ongkos kirim.
- 03
Barang dikirim ke site
Dibundel per ukuran, dikirim dari Bekasi sesuai jadwal proyek.
